La batterie d'échangeur
Le couple structurel par excellence : indémontable, humecté quotidiennement par les condensats. Levier restant : l'électrolyte — traitement couvrant qui isole l'ensemble du film d'humidité. Le guide dédié détaille ce cas.
Corrosion galvanique : le guide complet du couple qui tourne mal.
Notre bibliothèque traite déjà le cas emblématique du couple aluminium/cuivre des batteries. Ce guide prend le sujet en entier : la série galvanique, les facteurs qui font qu'un couple débite fort ou faible — rapport de surfaces, distance, électrolyte —, les couples à risque du terrain industriel, et la prévention, à la conception comme sur l'existant.
Introduction
Le principe en une phrase — et tout ce qu'elle cache.

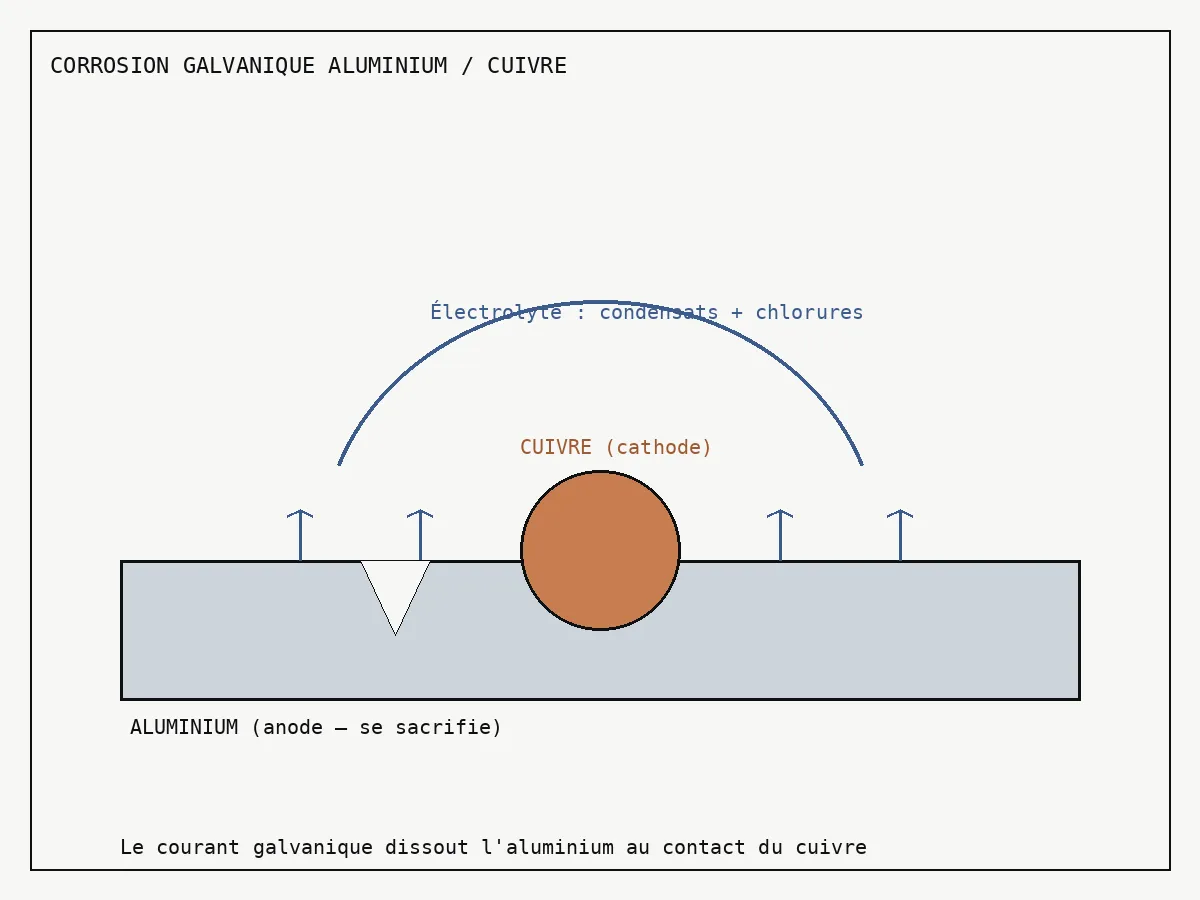

Deux métaux différents, en contact électrique, dans un même électrolyte : le moins noble (l'anode) se corrode, le plus noble (la cathode) est protégé. La phrase est simple ; la pratique tient dans ses trois conditions — chacune est un levier — et dans les facteurs d'intensité qui font qu'un couple identique est bénin ici et destructeur là.
Car c'est le point que les schémas simplifiés ratent : la galvanique n'est pas binaire. Entre le couple théorique et le dégât réel, il y a la conductivité de l'électrolyte, le rapport des surfaces en présence, la distance à la jonction, la fréquence d'humectation. Comprendre ces facteurs, c'est savoir prédire — et prévenir.
Définition — série galvanique
Classement des métaux et alliages selon leur potentiel électrochimique dans un électrolyte donné (l'eau de mer étant la référence usuelle) : du plus « actif » (magnésium, zinc, aluminium) au plus « noble » (cuivre, inox passifs, titane, graphite). Plus deux métaux sont éloignés dans la série, plus leur couple est énergique.
Pourquoi c'est important
Parce que les assemblages mixtes sont partout — et l'eau aussi.
Le terrain industriel est un festival de couples : ailettes aluminium sur tubes cuivre, visserie inox sur platines aluminium, acier galvanisé contre inox, aluminium sur charpente acier, raccords laiton sur tuyauteries alu. Chacun est inoffensif au sec — et chacun devient une pile au premier film de condensation. La galvanique est ainsi la forme de corrosion la plus « fabriquée » qui soit : elle naît de choix d'assemblage, pas de fatalité atmosphérique. C'est aussi la meilleure nouvelle du sujet : ce qui naît de choix se prévient par des choix.
Explications techniques
Les facteurs d'intensité : pourquoi le même couple débite fort ou faible.
Quatre facteurs gouvernent. L'écart dans la série : plus il est grand, plus la force motrice est élevée. La conductivité de l'électrolyte : eau pure = pile paresseuse ; eau chargée en chlorures = pile énergique — le même assemblage change de monde entre zone rurale et littoral. Le rapport de surfaces, le facteur le plus contre-intuitif : une petite anode face à une grande cathode concentre toute l'attaque sur peu de matière (la visserie aluminium sur platine inox se détruit) ; l'inverse dilue l'attaque (visserie inox sur grande pièce aluminium : configuration bien plus saine). La distance enfin : l'attaque se concentre près de la jonction et décroît en s'éloignant.
| Assemblage | Anode (se corrode) | Sévérité type | Lecture |
|---|---|---|---|
| Ailettes Al / tubes Cu | Aluminium (ailettes) | Élevée dès condensation fréquente | Grande anode : attaque diluée mais permanente, au pire endroit (l'échange) |
| Visserie alu / platine inox | Aluminium (la vis !) | Critique en ambiance humide | Petite anode / grande cathode : le pire rapport de surfaces |
| Visserie inox / pièce alu | Aluminium (la pièce) | Modérée, localisée au contact | Grande anode : configuration préférable — surveiller la jonction |
| Acier galvanisé / inox ou cuivre | Zinc puis acier | Élevée en humide | Le zinc se sacrifie d'abord — c'est son rôle, mais il s'épuise |
| Alu / acier de charpente | Aluminium | Variable selon humectation | Isoler la jonction change tout |
Point technique
Règle d'or du rapport de surfaces : jamais une petite anode face à une grande cathode. En pratique : la visserie et les petites pièces doivent être du métal le plus noble de l'assemblage (ou isolées), jamais du moins noble — une vis qui se sacrifie pour une platine est un assemblage qui se démonte tout seul.
Exemples concrets
Trois configurations, trois leçons.
La toiture qui perd ses fixations
Capotages aluminium fixés par éléments incompatibles en zone littorale : les jonctions concentrent l'attaque, les fixations lâchent avant les panneaux. Relecture de l'assemblage : métallurgie des fixations + rondelles isolantes — le problème disparaît à la conception.
Le galvanisé « qui rouille trop vite »
Chéneau galvanisé en contact avec une descente cuivre : le zinc se consomme localement à vue d'œil, puis l'acier suit. Le zinc faisait son travail d'anode — pour le cuivre du voisin. Séparer, isoler, ou repenser la métallurgie de la ligne.
Erreurs fréquentes
Les erreurs que l'on voit le plus souvent.
- raisonner « couple » sans raisonner « rapport de surfaces » — le facteur qui fait les dégâts rapides
- choisir la visserie dans le métal le moins noble de l'assemblage
- croire l'assemblage sûr parce qu'il est abrité de la pluie — la condensation suffit
- oublier les couples indirects : eaux de ruissellement chargées d'ions cuivre attaquant l'aluminium en aval
- isoler la jonction mais laisser un pont électrique ailleurs (masse, fixation oubliée)
À éviter avant tout
La rustine sur l'anode : repeindre le métal qui se corrode sans traiter la pile (isolation de jonction, électrolyte, rapport de surfaces). Le défaut du film y concentrera l'attaque — pire qu'avant.
À retenir
L'essentiel en quelques lignes.
- trois conditions — deux métaux, contact, électrolyte — et chaque condition est un levier de prévention
- l'intensité dépend de l'écart dans la série, de la conductivité de l'électrolyte, du rapport de surfaces et de la distance
- règle d'or : petites pièces et visserie dans le métal noble, jamais l'inverse
- à la conception : métallurgies cohérentes, jonctions isolées, drainage ; sur l'existant : isoler l'électrolyte (traitement couvrant)
Pour aller plus loin : Corrosion galvanique Al/Cu (le cas batteries) → · Corrosion par piqûres → · Comprendre la corrosion → · Protection des équipements → · Industrie →
Questions fréquentes
FAQ.
Peut-on utiliser la galvanique à son avantage — la fameuse protection sacrificielle ?
Oui : c'est exactement le principe des anodes sacrificielles et du galvanisé. On installe volontairement un métal plus actif (zinc, aluminium, magnésium selon les cas) en contact avec la structure à protéger : il devient l'anode, se consomme à sa place, et se remplace périodiquement — coques de navires, ballons d'eau chaude, structures immergées en sont les applications classiques. La leçon vaut d'être retournée : si un métal sacrificiel peut protéger une structure, une pièce mal choisie peut « protéger » son voisin sans qu'on le lui demande — c'est la galvanique subie. Même physique, deux destins : la différence est d'avoir choisi.
Les inox sont-ils toujours du côté « noble » et donc sans risque ?
Ils sont généralement cathodiques — donc protégés — dans les couples courants, ce qui en fait un bon choix de visserie. Deux nuances toutefois. D'abord, être cathode n'est pas neutre pour le voisin : l'inox « noble » fait payer l'aluminium ou le galvanisé qu'on lui accouple — le risque change de camp, il ne disparaît pas. Ensuite, l'inox lui-même n'est noble que passivé : en milieu confiné, désaéré et chloré (interstices, dépôts), son potentiel chute et son comportement se dégrade — piqûres et corrosion caverneuse le rappellent. Conclusion pratique : l'inox est un excellent citoyen des assemblages, à condition de penser au sort de ses voisins et à ses propres conditions de passivité.
Comment auditer un équipement existant contre le risque galvanique ?
En trois passes. La passe métallurgique : inventorier les couples — chaque changement de métal est un candidat, visserie et fixations en tête, et noter les rapports de surfaces défavorables (petites anodes). La passe électrolyte : identifier où l'eau séjourne ou revient — condensations, rétentions, ruissellements — car un couple sec est un couple endormi ; croiser avec l'exposition (chlorures ?). La passe témoin : inspecter les jonctions de près — l'attaque galvanique signe près du contact, côté métal actif : produits de corrosion localisés, zingage consommé en auréole, visserie attaquée. Le classement qui en sort (couples critiques / à surveiller / dormants) hiérarchise les parades : isolation, remplacement de fixations, drainage, traitement couvrant.
