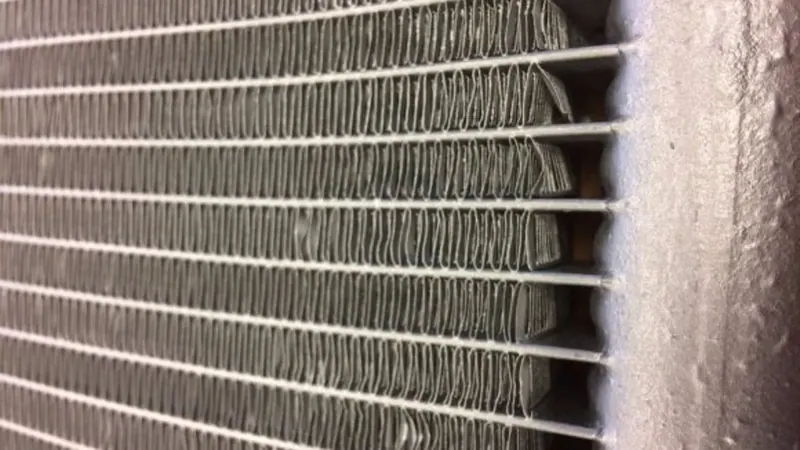

Échangeur microcanaux tout aluminium en gros plan

Microcanaux : l'échangeur tout aluminium qui ne pardonne pas les piqûres.

Compact, léger, économe en fluide frigorigène : l'échangeur microcanaux a conquis les condenseurs de groupes récents, PAC et rooftops. Tout aluminium, il supprime la fameuse pile cuivre/aluminium — mais ses parois très minces changent la nature du risque : ici, chaque micron de matière compte. Voici son profil, sans idéalisation ni procès.

Comment fonctionne cet équipement

Des tubes plats, des micro-conduits, des ailettes brasées.

Le microcanal remplace les tubes ronds traditionnels par des tubes plats extrudés, percés d'une rangée de conduits capillaires — les microcanaux — dans lesquels circule le fluide frigorigène. Entre les tubes, des ailettes en persiennes, brasées d'un bloc avec l'ensemble : un échangeur monolithique, tout aluminium.

Les bénéfices sont réels : surface d'échange dense dans un volume réduit, poids en baisse, charge en fluide frigorigène nettement diminuée — un atout réglementaire et environnemental. Et un bénéfice corrosion authentique : un seul métal, donc pas de pile galvanique interne. Le revers tient en un mot : minceur.

Schéma de fonctionnement — Microcanaux
Fig. 02 — Tubes plats extrudés (microcanaux) + ailettes persiennes brasées : un bloc tout aluminium

Le cycle, étape par étape

  • Distribution du fluide

    Le fluide frigorigène entre par un collecteur et se répartit dans les tubes plats — des dizaines de micro-conduits en parallèle.

  • Échange en couche mince

    Dans chaque microcanal, le fluide échange à travers une paroi de quelques dixièmes de millimètre : l'efficacité vient de cette proximité — la vulnérabilité aussi.

  • Ailettes persiennes

    L'air traverse les persiennes brasées entre les tubes : turbulence maîtrisée, échange dense, mais géométrie fine sensible aux dépôts et aux chocs.

  • Collecte

    Le fluide rejoint le collecteur de sortie. Collecteurs et brasures sont les points singuliers de l'ensemble — zones d'alliages et de contraintes.

Pourquoi se dégrade-t-il

Pas de pile interne — mais un capital matière minuscule.

Le microcanal a troqué un mécanisme (la pile Cu/Al) contre une sensibilité (la minceur). L'aluminium seul reste attaquable — et ici, une même perte de matière consomme une part bien plus grande de la section utile :

  • chlorures : la corrosion par piqûres perce le film passif de l'aluminium — et une piqûre traverse vite une paroi de quelques dixièmes
  • humidité et condensation permanentes sur condenseurs et unités extérieures
  • pollution urbaine et condensats acides — attaque diffuse qui amincit ce qui est déjà mince
  • micro-couples locaux : alliages de brasage et zones affectées thermiquement, points d'attaque préférentiels
  • produits de nettoyage agressifs — l'aluminium nu les tolère mal, les persiennes fines encore moins
  • abrasion et chocs : grêle, jets haute pression — les persiennes se déforment définitivement
  • cycles thermiques sur structure brasée monolithique : contraintes concentrées aux jonctions
Point technique

La conséquence d'une perforation change de nature : sur une batterie traditionnelle, une ailette percée est une perte locale ; sur un microcanal, la paroi du canal EST le circuit — une piqûre traversante signifie fuite de fluide frigorigène. La corrosion y devient un sujet d'étanchéité, pas seulement de performance.

Corrosion en développement sur surfaces d'échange
Fig. 03 — La dégradation commence bien avant d'être visible de loin
Les signes d'alerte

Sept signaux qui doivent déclencher un examen.

Le microcanal prévient peu : sa dégradation par piqûres creuse en profondeur sous une surface présentable. Ces signes s'observent de près — et la fuite est souvent le premier symptôme officiel.

Corrosion visible

Poudre blanche localisée, piqûres sombres sur tubes plats, oxydation aux abords des brasures et collecteurs.

Baisse de performance

Capacité en baisse aux pointes : condensation qui monte, consignes tenues difficilement l'été.

Consommation en hausse

Compresseurs sollicités plus longtemps à service égal — la dérive classique, ici sur machines récentes.

Perte d'échange thermique

Dérive persistante après nettoyage doux : la matière est atteinte — sur microcanal, alerte sérieuse.

Bruit inhabituel

Ventilation en surrégime pour compenser un bloc dont les persiennes s'obstruent ou se couchent.

Fuites

Pertes de fluide frigorigène récurrentes sans fuite trouvée aux raccords : chercher les piqûres du bloc.

Interventions répétées

Recharges répétées, colorant, détections successives : l'exploitation court après un échangeur qui perce.

Conséquences

Trois factures pour une même dégradation.

Technique

Ce qui se dégrade

Perforations de canaux : fuites de fluide, canaux condamnés, capacité amputée — et une réparabilité très limitée : le bloc brasé se remplace plus qu'il ne se répare.

Énergétique

Ce que ça consomme

Avant la fuite, la dérive : condensation en hausse, compresseurs surmenés. Après : fonctionnement dégradé en sous-charge, rendement effondré jusqu'à l'intervention.

Économique

Ce que ça coûte

Recharges de fluide (coûteuses et réglementées), recherches de fuite répétées, puis remplacement d'un échangeur récent — le microcanal dégradé coûte vite le prix de sa protection… multiplié.

À retenir

Le microcanal inverse le calcul habituel : sa résistance galvanique le fait paraître plus sûr, sa minceur le rend moins tolérant. En environnement chloré ou pollué, protéger un microcanal neuf est une assurance sur un capital matière qui ne se répare pas.

Prolonger sa durée de vie

Six leviers, dans l'ordre.

Tout converge vers un principe : préserver chaque micron. Nettoyages doux exclusivement, protection précoce en environnement exposé, et surveillance rapprochée des unités littorales ou urbaines — la fenêtre entre « premières piqûres » et « fuite » est plus courte qu'ailleurs.

  • Diagnostic — situer l'équipement : exposition réelle, stade de dégradation, part réversible
  • Préparation — nettoyage en profondeur et décontamination : la moitié du résultat
  • Protection — traitement en couche mince, couvrant, adapté à l'exposition
  • Contrôle — vérifier couverture, épaisseur et libre passage de l'air
  • Maintenance — nettoyages doux cadencés sur l'exposition, bacs et drains soignés
  • Suivi — indicateurs relevés à charge comparable, inspections rapprochées
Bonne pratique

En zone exposée, traiter le microcanal neuf avant ou dès la mise en service — le traitement couvre tubes plats, persiennes, brasures et collecteurs d'un même geste — puis rincer doucement à l'eau douce plusieurs fois par an. C'est le duo qui change sa trajectoire.

Erreur fréquente

Le nettoyer comme une batterie classique : haute pression, brosse, détergent agressif. Les persiennes se couchent définitivement, l'aluminium nu s'attaque, et l'on abîme en un entretien ce que la conception avait optimisé. Basse pression et produits neutres, sans exception.

Surface d'échange en bon état
Fig. 06 — L'objectif : garder les surfaces d'échange au plus près de l'état nominal
La méthode COROLS

Comment COROLS raisonne face à cet équipement.

Face à un microcanal, COROLS raisonne « capital matière » : classer l'exposition, examiner de près tubes et brasures, tester au nettoyage doux — et décider tôt. Sur cette technologie, attendre le stade 3 n'existe pas vraiment : entre piqûres installées et perforation, la marge est trop mince pour différer.

  1. Étape 01

    Comprendre

  2. Étape 02

    Diagnostiquer

  3. Étape 03

    Définir

  4. Étape 04

    Mettre en œuvre

  5. Étape 05

    Contrôler

  6. Étape 06

    Pérenniser

La méthode en détail
Questions fréquentes

FAQ — microcanaux.

Le microcanal est-il plus ou moins durable qu'une batterie traditionnelle ?

Ni l'un ni l'autre dans l'absolu — il est durable autrement. Il élimine la pile galvanique qui use les batteries Cu/Al, mais concentre son risque sur la corrosion par piqûres appliquée à des parois très minces. En atmosphère douce, il vieillit très bien ; en environnement chloré ou pollué non traité, sa fenêtre entre premiers signes et fuite est plus courte que celle d'une batterie classique. Sa durabilité dépend donc plus de l'exposition — et de la protection — que celle de son aînée.

Pourquoi dit-on qu'il « ne se répare pas » ?

Parce que c'est un bloc brasé monolithique : tubes plats, ailettes et collecteurs forment un ensemble assemblé au four, sans pièces démontables. Une piqûre traversante sur un tube plat ne se ressoude pas proprement en place — les tentatives créent des zones affectées qui percent à côté. En pratique, un microcanal qui fuit par corrosion se remplace. D'où la logique préventive : sur cette technologie, la protection n'évite pas une réparation, elle évite un remplacement.

Mes unités récentes en microcanaux perdent du fluide : où chercher ?

Après les vérifications classiques (raccords, dudgeons, vannes), pensez au bloc lui-même : piqûres sur tubes plats — souvent en partie basse ou face aux vents dominants —, abords des brasures, zones sous dépôts. La recherche demande minutie (détecteur, colorant, parfois mise en pression au savon zone par zone) car les perforations sont ponctuelles. Des pertes récurrentes « sans fuite trouvée » sur unité littorale ou urbaine orientent fortement vers la corrosion du bloc.

La protection tient-elle sur la géométrie fine des persiennes ?

Oui — c'est précisément le domaine des traitements en couche mince : quelques dizaines de microns, appliqués pour couvrir tubes, persiennes, brasures et collecteurs sans combler les passages d'air. Le contrôle post-application vérifie couverture et libre circulation. Ce que la géométrie interdit, ce sont les produits épais et les applications approximatives : sur microcanal plus qu'ailleurs, le traitement est un geste de spécialiste — pas une retouche.

Faut-il protéger un microcanal neuf systématiquement ?

Non — selon l'exposition, comme toujours. En C1–C2 (intérieur, zone rurale abritée), un entretien doux suffit généralement. La protection devient rationnelle dès C3 urbain, et quasi indispensable en littoral, proximité piscine ou atmosphère industrielle : le rapport entre son coût et celui d'un bloc remplacé — fluide, main-d'œuvre, indisponibilité compris — y est sans ambiguïté. Le classement du site décide ; la seule erreur est de ne pas se poser la question à la pose.

Comment nettoyer un microcanal sans l'abîmer ?

Eau claire ou produit neutre compatible aluminium, basse pression, jet perpendiculaire aux persiennes (jamais en biais — elles se couchent), rinçage complet, séchage naturel. Proscrire : haute pression, brosses, détergents alcalins ou acides non spécifiés pour aluminium nu, air comprimé à bout portant. La fréquence suit l'exposition — et sur bloc traité, le nettoyage devient à la fois plus rare et plus facile : la surface lisse retient peu.

Les brasures sont-elles vraiment des points faibles ?

Ce sont des points singuliers : les alliages de brasage et les zones affectées par la chauffe du four présentent des potentiels légèrement différents du métal de base — des micro-couples locaux qui, en présence d'électrolyte chargé, s'attaquent préférentiellement. S'y ajoutent les contraintes mécaniques concentrées aux jonctions lors des cycles thermiques. Rien de rédhibitoire : mais l'inspection les regarde en premier, et la protection les couvre systématiquement.

Grêle et microcanaux : que risque-t-on vraiment ?

Les persiennes fines se déforment sous impacts — perte de passage d'air et d'échange, définitive car elles ne se redressent pas proprement. Les tubes plats résistent mieux mais marquent. Après un épisode de grêle : inspection, mesure de la dérive éventuelle, et surveillance accrue des zones marquées — les déformations créent des rétentions d'eau et des amorces que la corrosion exploite. Des grilles de protection existent pour les sites très exposés ; elles se pèsent contre leur perte de charge.

Peut-on mélanger batteries traditionnelles et microcanaux dans un même plan de maintenance ?

Oui, à condition de différencier les gammes : mêmes indicateurs (dérives à charge comparable), mêmes rendez-vous, mais modes de nettoyage distincts (le microcanal n'admet que le doux), seuils d'alerte plus précoces côté microcanaux (fenêtre piqûre-fuite courte), et attention spécifique aux pertes de fluide. Un plan unique aux gestes différenciés — c'est exactement ce qu'un diagnostic de parc met en place.

Mon fabricant propose un microcanal « traité anticorrosion » d'usine : suffisant ?

C'est une base précieuse — à vérifier, pas à supposer : que couvre exactement le traitement d'usine (bloc complet, collecteurs, brasures ?), pour quelle classe d'exposition est-il qualifié, et votre site entre-t-il dans ce cadre ? En exposition modérée, l'option d'usine bien spécifiée suffit souvent ; en littoral fort ou atmosphère agressive, un complément adapté au site peut rester pertinent. La bonne pratique : demander la documentation de qualification, et classer votre site — la comparaison des deux répond.

Diagnostic

Vos microcanaux vivent-ils dans un air qui leur convient ?

Implantation, âge, historique de fluide, état visible des blocs : le diagnostic évalue le capital matière restant — pendant qu'il en reste.
